在電源管理領域，同步整流技術因其高效率和低功耗特性而受到廣泛關注。LP20R100TS作為一款高性能的副邊同步整流驅動芯片，其專利整流管開關技術在提升電源轉換效率方面發揮著關鍵作用。

產品概述

LP20R100TS是一款適用于AC-DC同步整流應用的控制芯片，特別適用于正激和反激系統。它支持多種工作模式，包括DCM（不連續導通模式）、BCM（邊界導通模式）、QR（準諧振模式）和CCM（連續導通模式）。這款芯片的一個顯著特點是其100V的功率管耐壓，使其能夠適應更廣泛的應用場景。

專利整流管開關技術

LP20R100TS采用的專利整流管開關技術，是其高效性能的核心。這項技術主要包括以下幾個方面：

避免激磁振蕩引起的誤動作：在DCM工作模式下，電感的激磁作用可能導致初級芯片關斷時產生振蕩。LP20R100TS通過專利技術，能夠有效避免因激磁振蕩引起的驅動芯片誤動作，從而確保同步整流管的正常工作。

純電壓判定的關斷延遲：在CCM工作條件下，傳統的同步整流芯片可能會因?yàn)殛P(guān)斷延遲而造成效率損失。LP20R100TS通過專利技術，減少了這種延遲，從而提高了整體的轉換效率。

集成VCC供電技術：LP20R100TS集成了VCC供電技術，這意味著在不需要輔助繞組供電的情況下，芯片的VCC不會欠壓。這不僅簡化了電路設計，還提高了系統的可靠性。

典型應用場景

LP20R100TS的專利整流管開關技術使其在以下應用場景中表現出色：

    充電器和適配器的同步整流：在這些應用中，高效率和低功耗是關鍵要求，LP20R100TS能夠滿足這些需求。

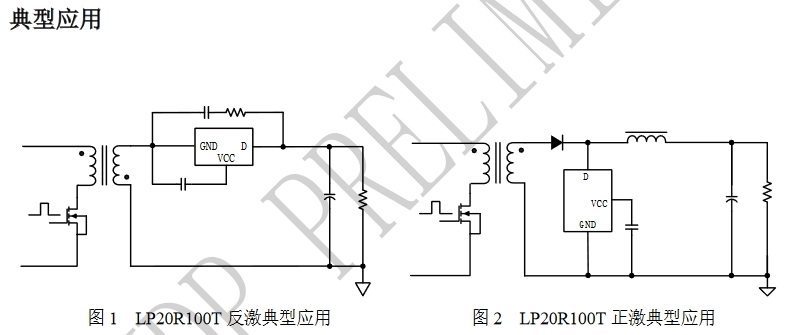

    正激控制器和反激控制器：在這些控制系統中，LP20R100TS的高耐壓和多模式支持提供了靈活性和可靠性。

結論

LP20R100TS的專利整流管開關技術，通過減少誤動作和關斷延遲，提高了同步整流的效率。其集成的VCC供電技術和高耐壓特性，使其在電源管理領域中成為一個值得信賴的選擇。隨著電源轉換效率要求的不斷提高，LP20R100TS及其專利技術將在更多應用中發揮重要作用。
