在電源管理領域，LP3667AH是一款專為隔離型適配器和充電器設計的自供電原邊反饋控制芯片。它以其高度集成和簡化的外圍設計，為5W以下隔離方案提供了一個經濟高效的解決方案。本文將詳細介紹LP3667AH的特性、封裝尺寸以及應用場景。

LP3667AH產品特性

LP3667AH具備以下特性：

    高度集成：集成了BJT，適用于5W以下隔離方案，減少了外部元件的需求。
    固定原邊峰值電流：通過變壓器原副邊匝比來設置輸出恒流點，簡化了設計。
    自供電技術：取消了輔助繞組VCC供電二極管，進一步降低了系統成本。
    內置啟動電路：無需外部啟動電阻，簡化了電路設計。
    內置保護功能：包括VCC鉗位/欠壓保護，輸出短路保護，過溫保護等，提高了系統的可靠性。
    輸入線電壓補償：優化了輸出電流的一致性。
    輸出線纜補償：通過固定輸出線纜補償?shù)姆绞竭M(jìn)行輸出電壓補償，節約了外部線材。

LP3667AH封裝尺寸

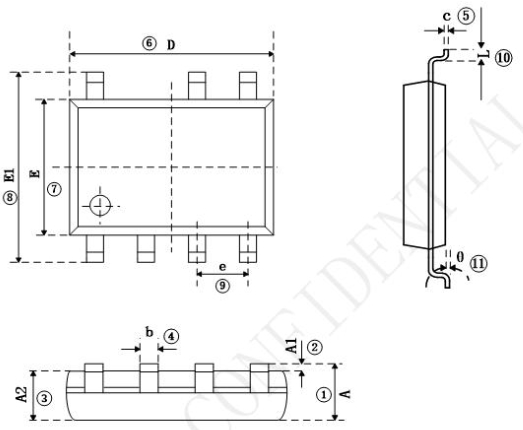

LP3667AH采用SOP7L封裝，這是一種常見的表面貼裝封裝形式，具有7個引腳。SOP7L封裝的尺寸通常為7.50mm x 4.40mm x 1.45mm（長x寬x高），這使得LP3667AH在空間受限的應用中也能輕松集成。

LP3667AH典型應用場景

LP3667AH的應用場景包括但不限于：

    適配器和充電器：為各種電子設備提供穩定的電源。
    LED驅動電源：在LED照明設備中提供高效的電源解決方案。
    線性電源和RCC開關電源升級換代：提高現有電源方案的性能和效率。
    其他輔助電源：在多種電子設備中提供輔助電源。

結論

LP3667AH的SOP7L封裝尺寸和特性使其成為電源管理領域中一個極具吸引力的選擇。它的高集成度、內置保護功能以及對成本效益的優化，使其在適配器、充電器、LED驅動電源等多種應用中都能發揮出色的性能。隨著電子設備對電源管理要求的不斷提高，LP3667AH有望在更多領域得到廣泛應用。
