在現代電子設備中，電源管理芯片（PMIC）扮演著至關重要的角色。對于需要5V 2A輸出的電源方案，LP3715C和LP3568AG的組合提供了一個高效、穩定的解決方案。本文將深入探討這兩款芯片的特性、優勢以及它們在電源方案中的應用。

LP3715C產品詳情

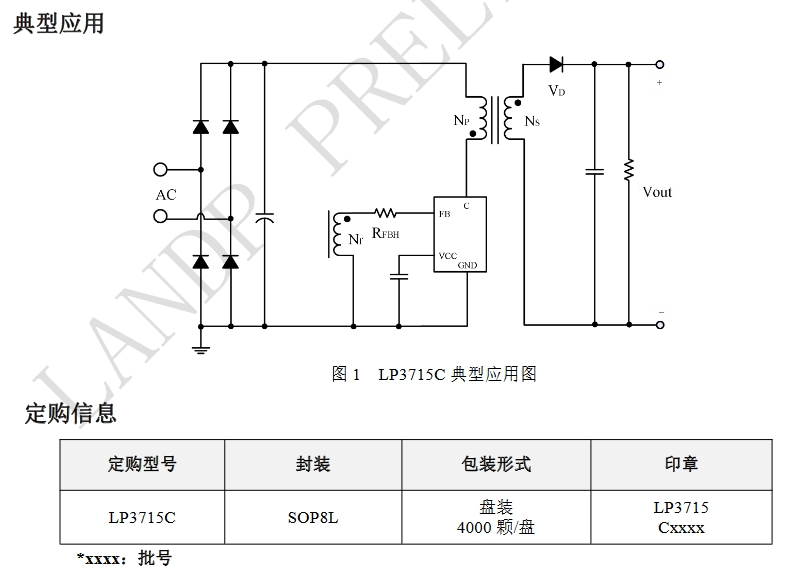

LP3715C是一款高度集成的隔離型適配器和充電器的自供電PSR控制芯片，以其外部設計簡單而著稱。以下是LP3715C的一些關鍵特性：

    固定原邊峰值電流：通過變壓器原副邊匝比來設置輸出恒流點。
    內置啟動電路：無需外部啟動電阻，簡化了電路設計。
    高精度FB下偏電阻：提供高恒壓精度。
    自供電方式：取消了輔助繞組VCC供電二極管，降低了系統成本。
    輸出線纜補償功能：通過設定FB外置上偏電阻的值來調節輸出線纜補償值，提高了輸出電壓的調整率。
    多重保護功能：包括VCC鉗位/欠壓保護、FB腳上電阻開路保護、輸出短路保護、輸出過壓保護以及過溫保護等。

LP3568AG產品詳情

LP3568AG是一款高性能的開關電源40V同步整流系列產品，兼容多種開關電源控制系統。以下是LP3568AG的一些關鍵特性：

    支持DCM和CCM工作模式：提供了靈活的工作模式選擇。
    整流管開通判定技術：避免因激磁振蕩引起的驅動芯片誤開通。
    快速關斷速度：在CCM工作條件下，減少因關斷延遲造成的效率損失。
    特有的VCC供電技術：保證芯片不會欠電工作，并集成了VCC欠壓保護、過壓鉗位以及驅動腳去干擾等技術。
    少外部元器件：簡化了電路設計，降低了成本。

5V 2A電源方案的優勢

結合LP3715C和LP3568AG的電源方案，具有以下優勢：

    高效率：兩款芯片的高效率設計減少了能量損耗，提高了電源轉換效率。
    高穩定性：集成的保護功能確保了電源在各種工作條件下的穩定性。
    簡化設計：LP3715C的自供電方式和LP3568AG的少外部元器件設計，簡化了整體電路設計。
    廣泛應用：適用于充電器和適配器的同步整流、反激式控制器以及其他開關電源控制系統。

結論

LP3715C和LP3568AG的組合為5V 2A的電源需求提供了一個高效、穩定且成本效益高的解決方案。這兩款芯片的集成度高、保護功能全面，且易于設計和實施，是電源設計工程師的理想選擇。通過使用這一方案，設計師可以確保他們的電子設備具有可靠的電源供應，同時降低系統的整體成本和復雜性。
