在小功率電源適配器領域,高效率、高集成度和高精度的PWM功率開關芯片是實現高性能電源設計的關鍵。PL3328CD和PL3328CE作為兩款專為AC/DC反激式開關電源設計的芯片,憑借其原邊調節、高精度恒流/恒壓控制以及多種保護功能,成為小功率電源適配器的熱門選擇。盡管兩者在功能和應用上具有高度相似性,但在封裝形式、部分電氣參數以及應用場景的側重點上存在一些差異。本文將對PL3328CD和PL3328CE進行詳細對比,幫助工程師更好地選擇適合的芯片。
PL3328CD和PL3328CE均屬于PL3328C系列,是一系列高效率、高集成度、原邊調節的PWM功率開關,主要應用于AC/DC反激式開關電源。它們通過去除光耦以及次級控制電路,簡化了充電器/適配器等傳統恒流/恒壓的設計,從而實現高精度的電壓和電流調節。這種設計不僅提高了系統的可靠性,還降低了成本和PCB面積。

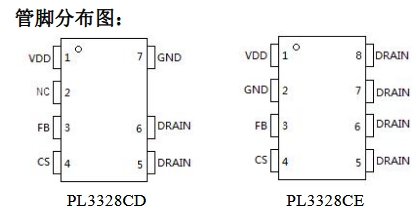

封裝類型:DIP-7
特點:DIP-7封裝是一種傳統的插件式封裝,適合于手工焊接和調試,廣泛應用于對安裝方式有特殊要求的場景。這種封裝形式便于在生產過程中進行檢查和維修,尤其適用于一些對自動化程度要求不高的小批量生產。
尺寸:DIP-7封裝的尺寸相對較大,但其引腳間距較大,便于手工操作。
封裝類型:SOP-8
特點:SOP-8封裝是一種表面貼裝封裝,具有尺寸小、散熱性能好、集成度高等優點。它適用于自動化生產,能夠有效提高生產效率和可靠性,尤其適合于對空間要求較高的應用場景。
尺寸:SOP-8封裝的尺寸較小,適合于高密度的PCB設計。
漏源擊穿電壓:650V
導通電阻:1.6Ω(在Id=2.5A, VGS=10V條件下)
漏源擊穿電壓:650V
導通電阻:1.8Ω(在Id=2A, VGS=10V條件下)
盡管兩款芯片的漏源擊穿電壓相同,但PL3328CD的導通電阻略低于PL3328CE,這意味著在相同條件下,PL3328CD的功耗會略低一些,從而在高負載時提供更高的效率。

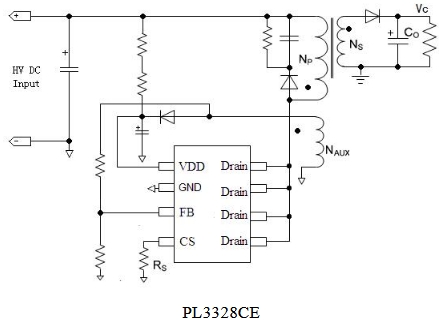

兩款芯片在其他電氣參數上基本一致,包括啟動電流、工作電流、欠壓保護閾值、過壓保護閾值等。這表明它們?cè)诨镜碾姎庑阅苌暇哂懈叨鹊募嫒菪裕軌驖M足相同的應用需求。內部框架圖如下所示
由于其DIP-7封裝形式,PL3328CD更適合于一些對安裝方式有特殊要求的應用場景,例如:
工業控制設備:在一些需要手工焊接和調試的工業控制設備中,DIP-7封裝的PL3328CD能夠提供更高的靈活性。
小批量生產:對于小批量生產的產品,DIP-7封裝便于生產過程中的檢查和維修,降低了生產成本。
SOP-8封裝的PL3328CE則更適合于對空間要求較高的應用場景,例如:
小家電電源適配器:在一些對體積和重量有嚴格限制的小家電電源適配器中,PL3328CE的小尺寸能夠有效節省PCB面積。
高密度PCB設計:對于需要高密度PCB設計的產品,PL3328CE的SOP-8封裝能夠更好地滿足空間要求。
PL3328CD和PL3328CE作為兩款專為小功率24W電源適配器設計的芯片,具有高度的相似性和兼容性。它們的主要差異在于封裝形式和部分電氣參數上。PL3328CD的DIP-7封裝適合于手工焊接和調試,而PL3328CE的SOP-8封裝則更適合于自動化生產和高密度PCB設計。在選擇時,工程師應根據具體的應用需求和生產條件,綜合考慮封裝形式、電氣參數以及成本等因素,以選擇最適合的芯片。
